一、超聲波明渠污水流量計概述：

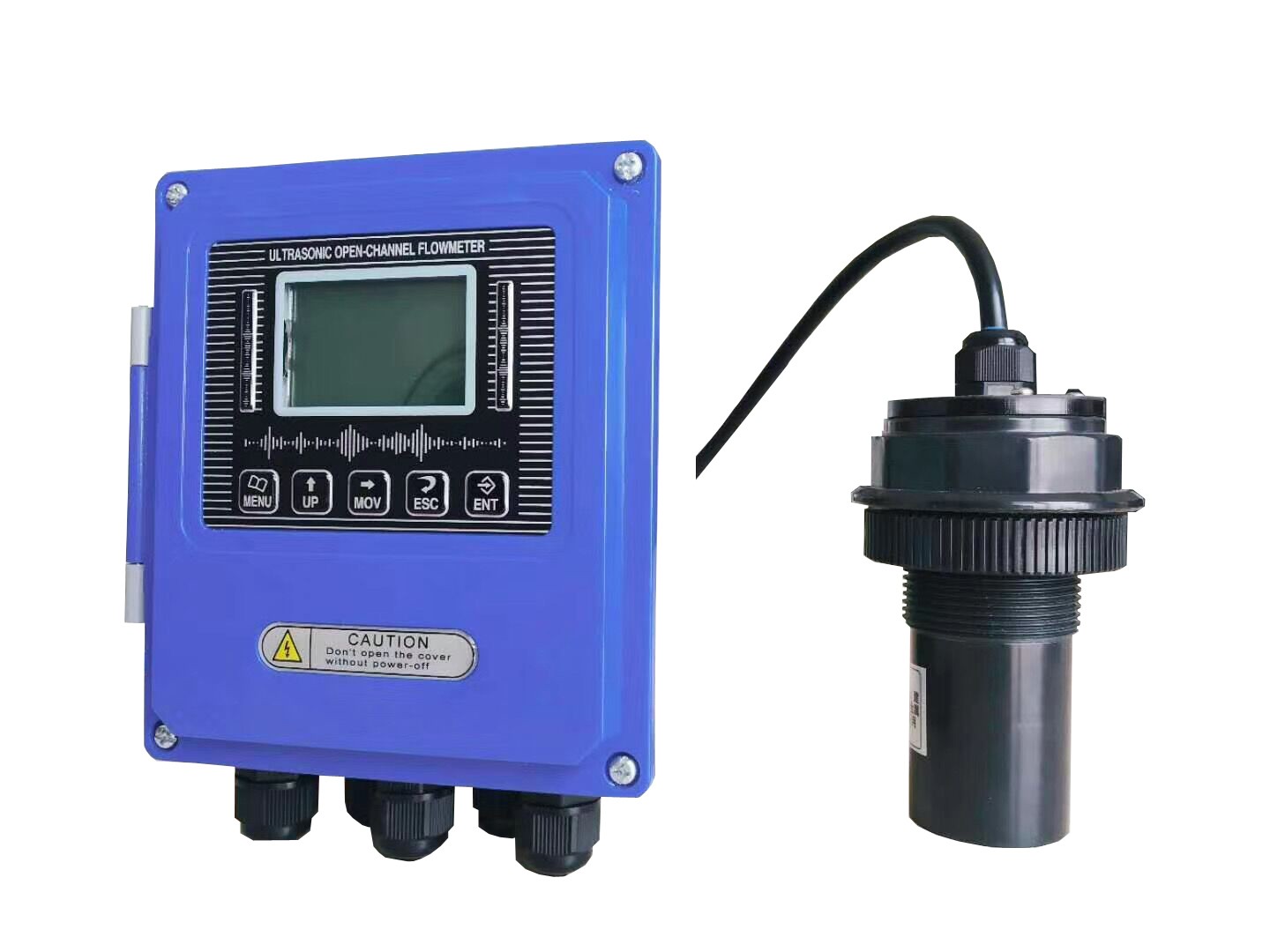

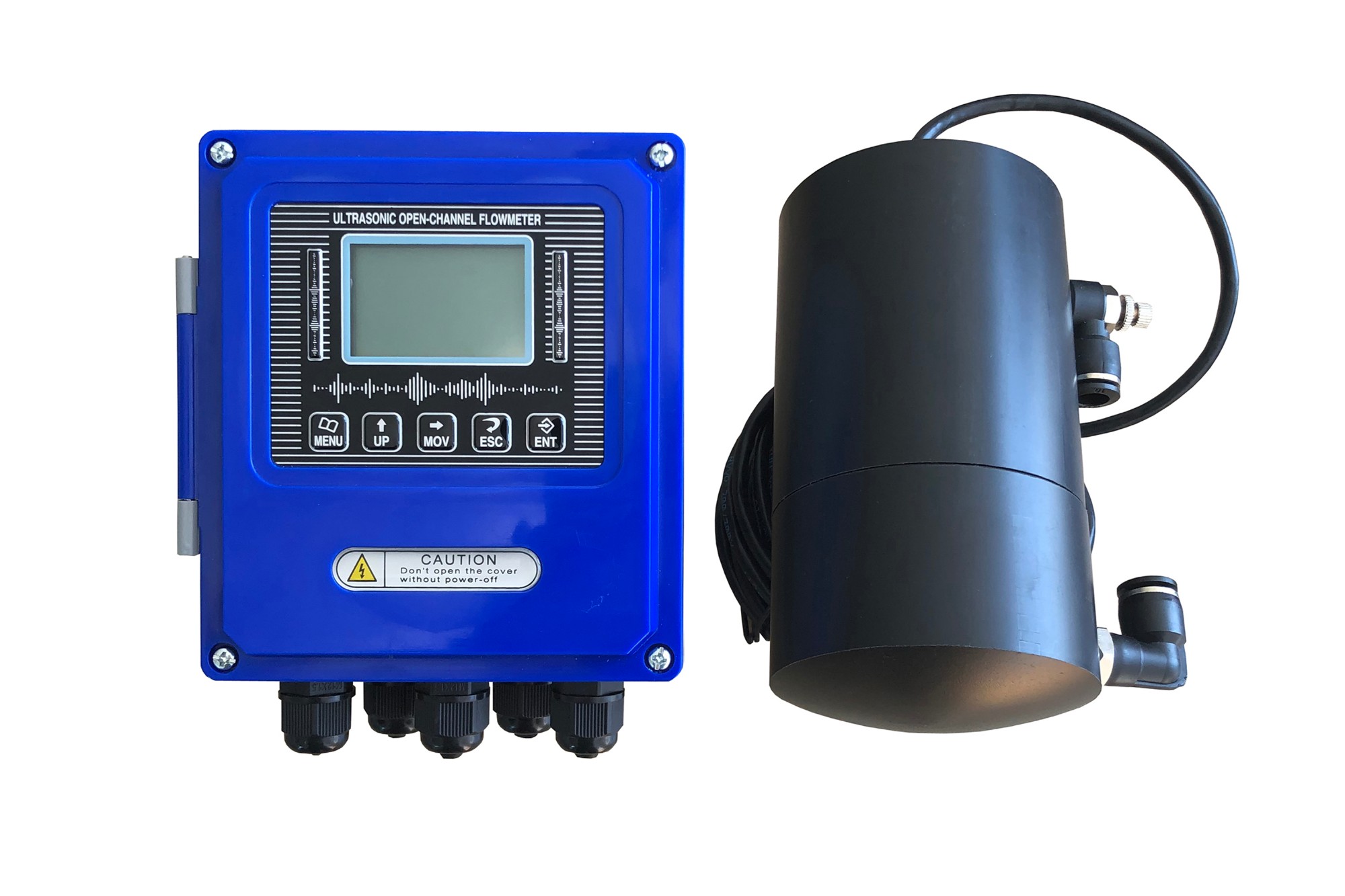

超聲波明渠污水流量計是用于測量明渠內各種流體的流量，超聲波明渠污水流量計是一種非接觸式測量儀表，它具有節省場地、工作可靠、寬量程比等優點，針對一些不滿管的工況，無法使用其他流量計的時候，非常試用，廣泛用于工業水流量監測、農業灌溉、城市地下水測量等領域。二、超聲波明渠污水流量計性能特點：
1、兼容性廣，所有標準槽渠均可適用
2、穩定性可靠，可長時間在線測量，免維護
3、部盲區等參數支持人工修改，可屏蔽附近干擾源
4、傳感器內置溫度傳感器，實現測量值實時溫度補償，測量更準確
5、支持多種信號輸出(485、繼電器、4-20mA)
三、超聲波明渠污水流量計技術參數：
液位范圍：<=5m
瞬時流量：由配用的堰槽規格確定
累計流量：0-9999999m3
分辨率：0.1m3或0.1L/s
精度：3%
盲區：0.3m
散射角：6-12°
溫度補償：自動溫度補償
輸出：4-20mA、繼電器、RS-485
供電電壓：AC220V或者DC24V(二選一)
工作溫度：-20-70℃
防護等級：IP65 (變送器) IP67 (傳感器)
環境濕度：<85%
安裝方式：支架安裝、法蘭安裝
線纜長度：10米標配 (可延長)
四、測量組成圖
1、矩形堰
測量組成圖:
特點:
矩形堰共四種型號，用戶可根據流量范圍選擇，矩形堰具有成本低、結構簡單，適用
范圍相對廣泛的特點，精度要求不高的工況可以選用矩形堰。
可選配堰槽類型：

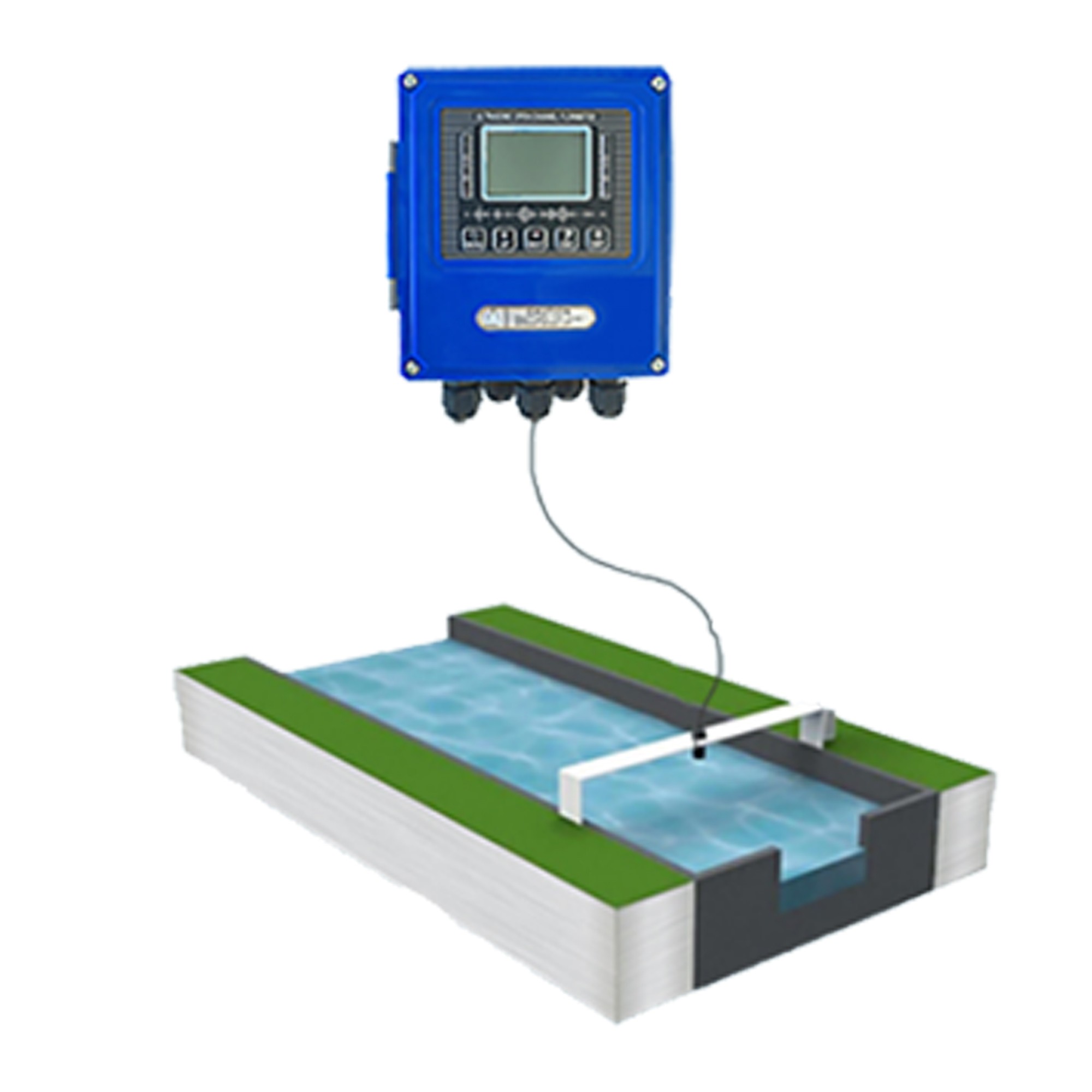

堰矩形堰安裝在渠道上，堰板要豎直安在渠道的中軸線上。儀表的探頭安裝在距堰板0.5~1米的位置。矩形堰的水位-流量關系主要取決于堰口寬的“b”。， 也與上游渠道寬“B”和堰坎高“p”有關。
2、巴歇爾堰
測量組成圖:
特點：
巴歇爾槽共25種型號，用戶可根據流量范圍選擇，巴歇爾槽具有測量精度高、適用范圍廣的特點，精度要求高的工況應選用巴歇爾槽。
可選配堰槽類型：
巴歇爾槽內尺寸要準確;壁厚要大于8mm,內表面要光滑、平整;上部探頭支架如跨度太大，設法增加強度; j尺寸與在渠道上安裝有關，根據現場情況確定。
3、三角堰
測量組成圖:
特點：
三角堰僅有一-種型號，適合小流量，精度要求不高的場所:具有制作簡單，成本低、運輸方便等特點。
可選配堰槽類型：
直角三角堰的上游渠道寬是600mm，三角頂角與上游渠底的高度是250mm。三角堰安裝在渠道上，堰板要豎直，安在渠道的中軸線上。加工三角堰時，可能會使頂角變成圓角,確定水位零點位置時，三角堰的水位零點應在三角堰的側邊延長線的交點上。儀表的探頭要安裝在上游距離堰板0.5~1米的位置。
