一、概述

　　TUF型系列超聲波流量計利用了低電壓，多脈沖時差原理，采用***和超穩定的雙平衡信號差分發射，差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速，具有穩定性好，零點漂移小，測量精度高，量程比寬，抗干擾性強等特點。

二、工作原理

　　當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

　　其關系符合下面表達式：

　　其中：θ 為聲束與液體流動方向的夾角 M 為聲束在液體的直線傳播次數

　　D 為管道內徑 Tup 為聲束在正方向上的傳播時間

　　Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup –Tdown

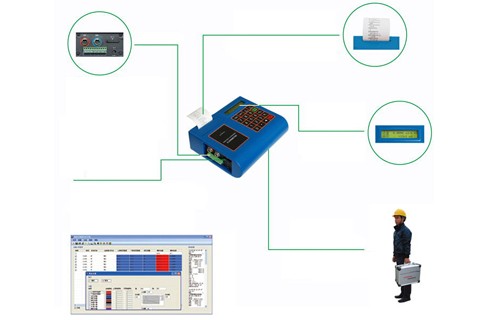

三、產品特點

　　1、線性度優于0.5%，重復性精度優于0.2%，測量精度優于1%；

　　2、將帶磁性的超聲波流量計傳感器吸附在管道外壁上，即可完成流量測量；

　　3、選用不同型號的傳感器，可實現口徑DN15-DN6000管道流量的測量；

　　4、不同版本的流量計，可支持中文或英文菜單，方便快捷；

　　5、內置大容量鎳氫充電電池，可支持流量計連續工作20小時以上；

　　6、即可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果；

　　7、可將提前設定的多達20余項的測量結果上傳致計算機或互聯網。

四、技術參數

項目	性能參數

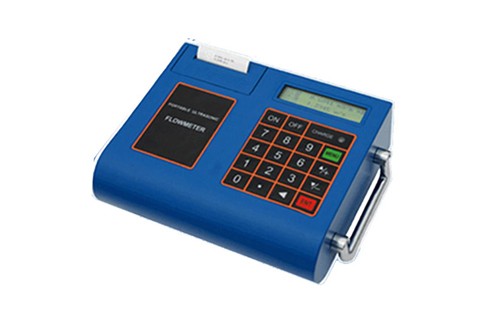

主機	220點陣式背光型液晶顯示器，工作溫度：-20-60℃ 打印機輸出選用24列字符微型熱敏打印機 44+2式輕觸鍵盤數據接口RS-232
傳感器	1、標準TS-1型適用管徑：DN15-DN100mm 流體溫度≤110℃ 2、標準TM-1型適用管徑：DN50-DN1000mm 流體溫度≤110℃ 3、標準TL-1型適用管徑：DN300-DN6000mm 流體溫度≤110℃ 4、高溫小型HTS-1型適用管徑：DN15-DN100mm 流體溫度≤160℃ 5、高溫中型HTM-1型適用管徑：DN50-DN1000mm 流體溫度≤160℃
測量介質	水，海水，工業污水，酸堿液，各種油類等能傳到聲波的液體
流量范圍	0-±30m/s
測量精度	優于±1%
工作電源	鎳氫電池可持續工作20小時以上或220VAC，允差±15%
功耗	2W
充電	采用只能充電方式，直接接入AC220V，充足后自動停止，顯示綠燈
重量	凈重2.0（主機）

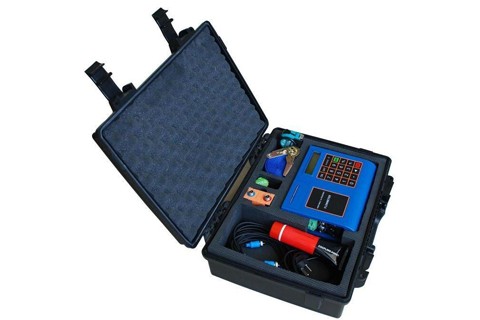

備注	配備高強度防護箱，可在野外，井下等惡劣環境中適用
